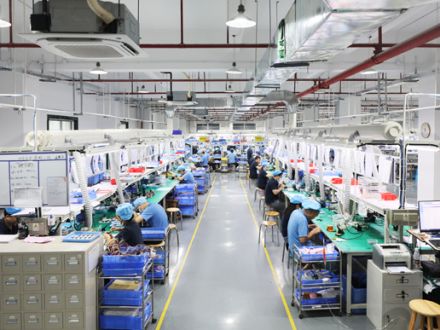

生產實力

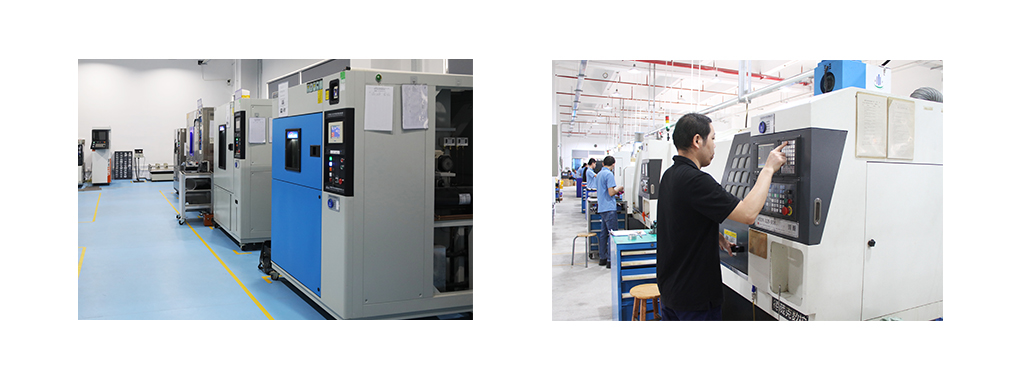

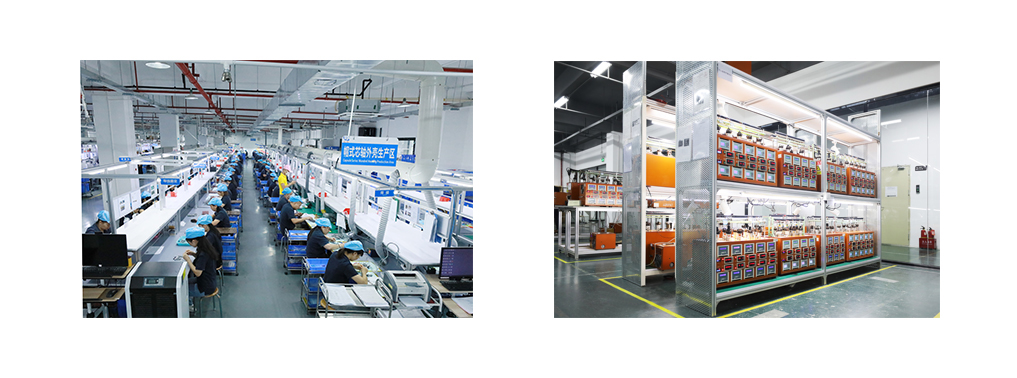

引進國內外先進設計理念及制造工藝 擁有1萬2千多平方米生產車間，員工五百余人，擁有一支資深工程師組成的專業研發隊伍

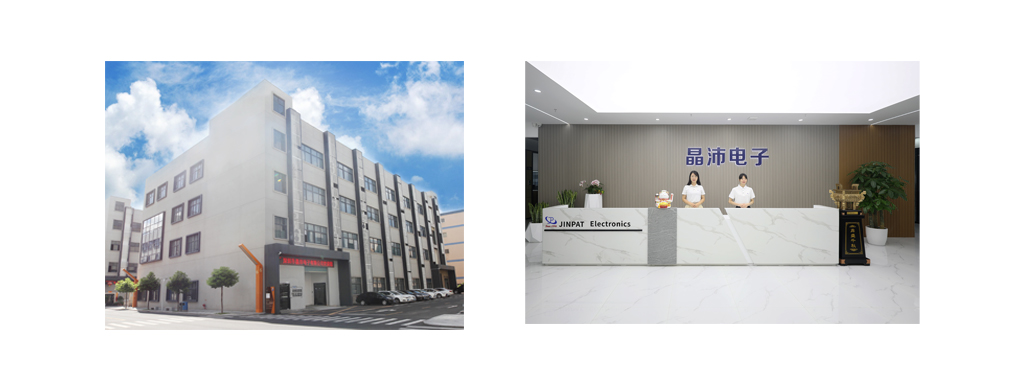

深圳市晶沛電子有限公司自1996年進入滑環領域以來，一直專注于高精密導電滑環的研發、生產與銷售，是國家認定的高新技術企業。于2023年被評為國家專精特新“小巨人”企業。在行業初期，晶沛以前瞻的視野和技術積累，逐步完善了國內滑環研發與生產工藝，為品牌發展奠定了技術基礎，引領國內滑環技術的規范發展。經過近三十年的發展，目前擁有12,000平方米現代化廠區及近500名員工。研發團隊有80余名設計工程師，并與多家國內外科研機構保持長期合作。晶沛已申請96項專利，其中89項已獲授權，包括9項發明專利。

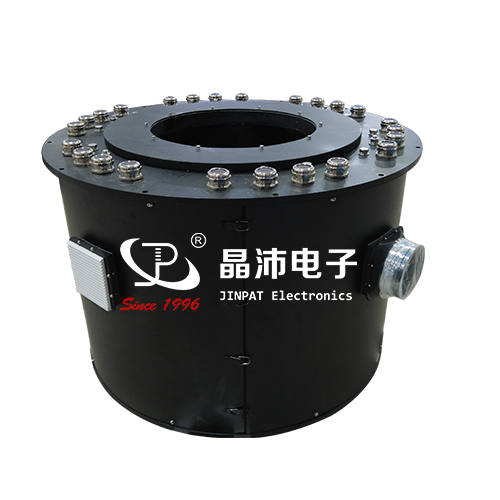

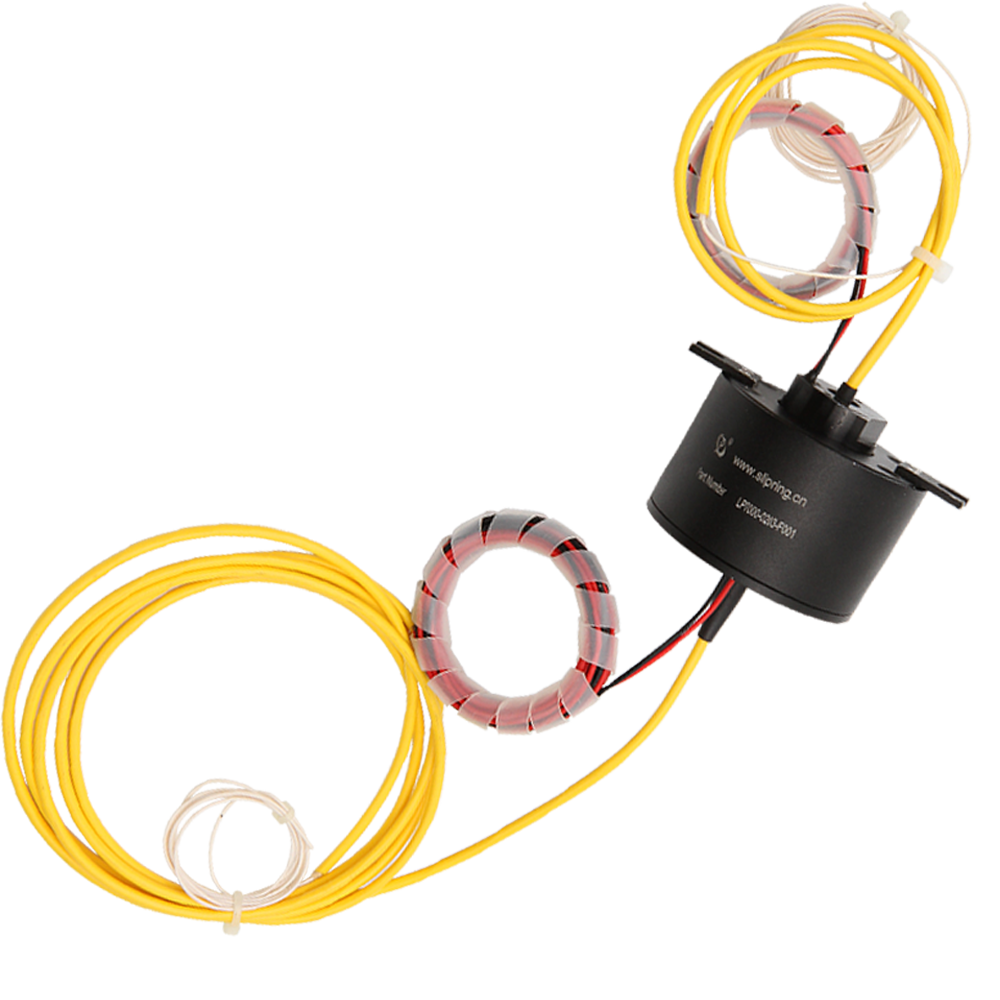

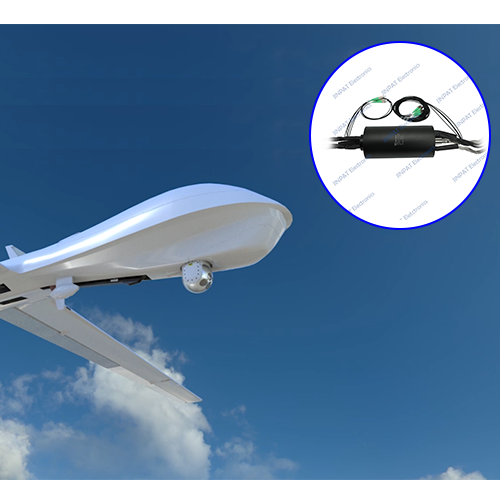

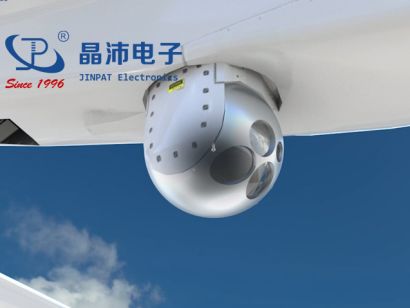

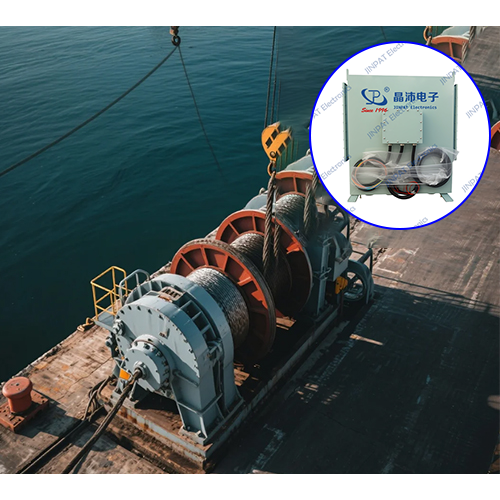

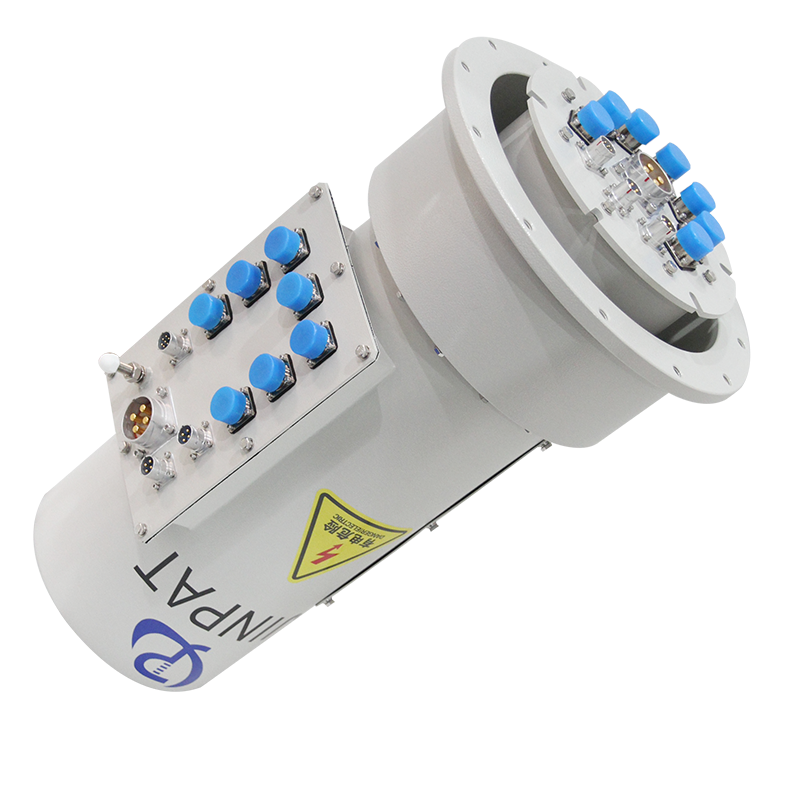

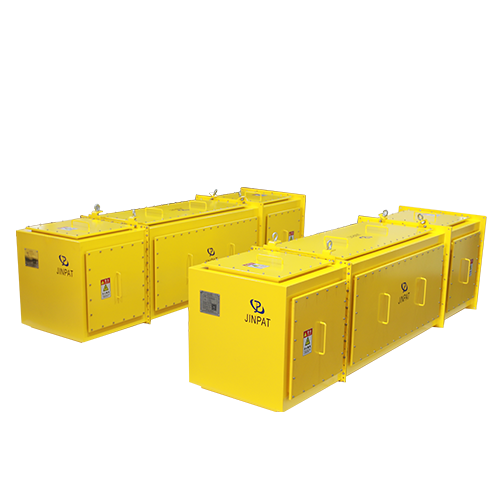

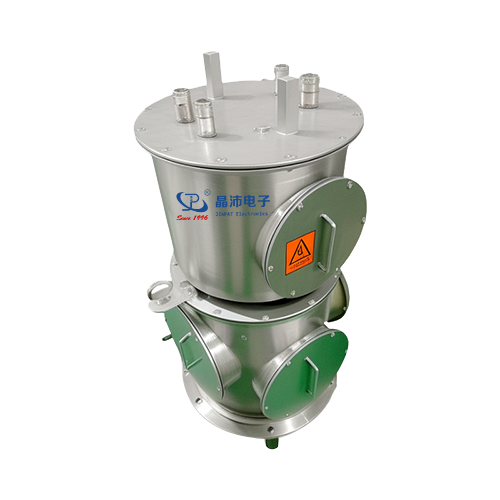

自1996年以帽式滑環產品為起點，晶沛公司不斷拓展技術邊界與產品類型，逐步建立起包括光電集成滑環、空心軸滑環、高頻接頭、光纖接頭、千兆及萬兆以太網滑環、USB?2.0與3.0信號滑環、大電流滑環、防爆型滑環以及經典帽式滑環在內的多條成熟生產線。技術先進、性能穩定的產品形成了跨行業、多領域覆蓋的完整產品矩陣，可滿足不同應用場景的高標準需求。晶沛的滑環產品現已廣泛應用于海洋工程裝備、工業自動化系統、高端醫療設備、智能機器人、雷達與天線系統、光電吊艙、人工智能設備、高精度測繪儀器、3D掃描設備以及工業打印機等一系列前沿科技領域，為推動相關行業的技術進步與發展提供了關鍵支撐。
晶沛電子已通過ISO9001質量管理體系、ISO14001環境管理體系，以及UL、FCC、CE、REACH、RoHS、BV船級社等認證。憑借穩健的研發實力、可靠的產品質量與服務能力，晶沛滑環產品出口至歐美、日韓等國家和地區，并與多家企業、科研機構保持合作關系。
在智能制造發展趨勢下，晶沛電子積極推進數字化與綠色化轉型，通過信息系統與自動化設備的融合，實現從研發設計到制造的全流程管理，提升產品可靠性和穩定性。秉持“精益求精，客戶至上”的理念，晶沛電子將繼續專注于滑環技術的發展，為高端裝備制造行業提供支持與服務。
What is a slip ring?

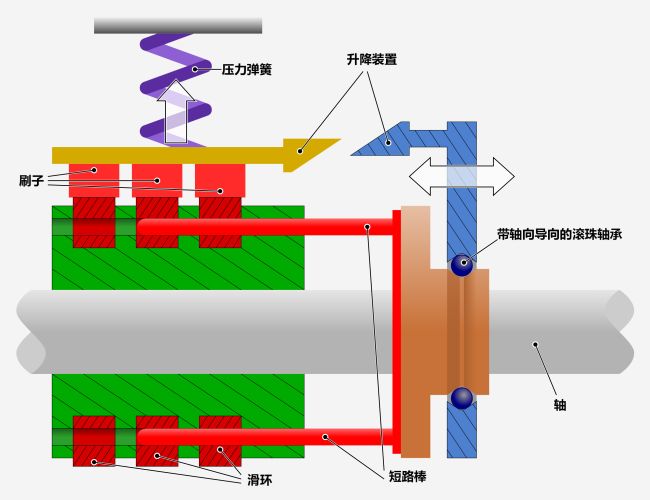

滑環，就是負責為旋轉體連通、輸送能源與信號的電氣部件。根據傳輸介質來區分，滑環分為電滑環、流體滑環、光滑環，也可通俗的統稱為“旋轉連通”或“旋通”?；h(huán)通常安裝在設備的旋轉中心，主要由旋轉與靜止兩大部分組成。旋轉部分連接設備的旋轉結構并隨之旋轉運動，稱為“轉子”，靜止部分連接設備的固定結構的能源，稱為“定子”. 了解更多>>
Slip rings faqs

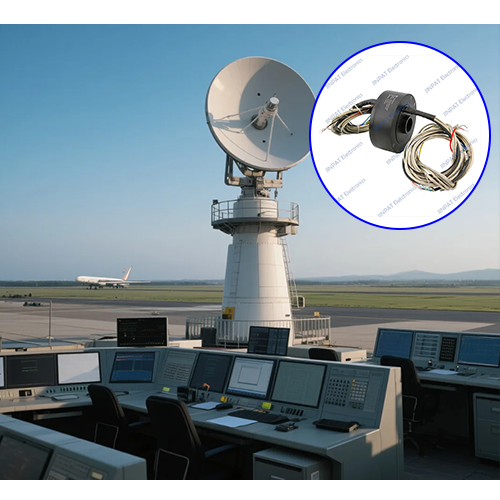

滑環用于解決旋轉運動中電力、信號或數據的連續傳輸問題，能夠?qū)崿F(xiàn)360°無限制旋轉，避免電纜纏繞，簡化系統結構，提高設備的可靠性和運行效率?；h(huán)不僅支持電流傳輸，還能傳輸控制信號、數據、視頻甚至高頻和光纖信號，廣泛應用于機器人、旋轉平臺、風力發電、雷達等領域。通過選用不同防護等級，滑環還能適應各種復雜或惡劣環境，有效降低維護成本，保障設備長期穩定運行。
通過滑動接觸的方式，在設備旋轉時實現電流或電信號的連續傳輸。它通常由定子（靜止部分）和轉子（旋轉部分）組成，內部的刷子（如金屬刷或碳刷）持續壓在與之對應的導電環上。隨著轉子旋轉，刷子與導電環保持穩定接觸，從而把電源）或信號從固定端可靠地傳送到旋轉端，實現360°無限制旋轉下的供電或數據傳輸
晶沛滑環憑借其卓越的設計和高端材料，最高可達到3億轉，為客戶提供極長的使用壽命。一般滑環的使用壽命在100萬到上億圈之間，具體取決于材料、設計、工作環境及維護情況。在正常條件下，晶沛滑環可連續運行5到10年，并支持360°無限制連續旋轉，不受旋轉圈數限制。高端型號采用貴金屬觸點和優化結構設計，壽命可達數千萬至上億圈。需要注意的是，惡劣環境（如高溫、潮濕、腐蝕等）可能加速滑環磨損，定期的維護和清潔則能有效延長滑環的使用壽命。選擇晶沛滑環，確保您的設備在長時間高效運轉中保持穩定與可靠。

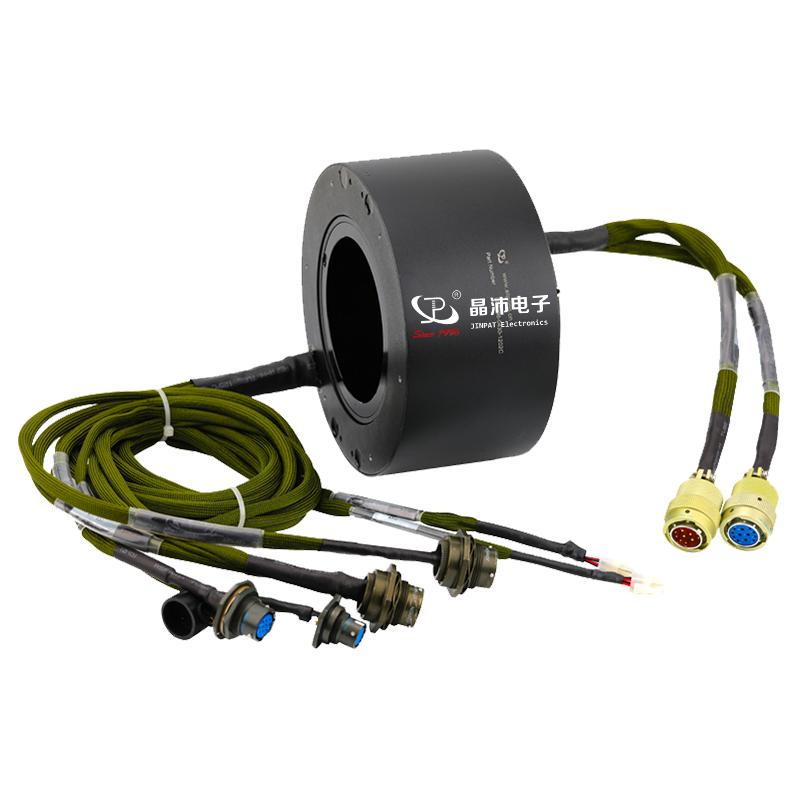

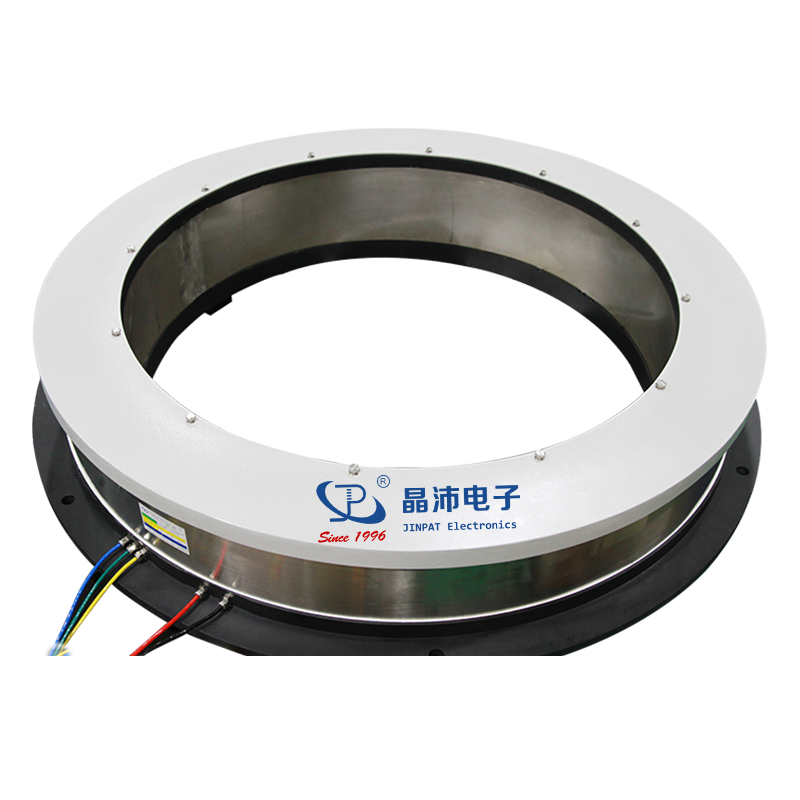

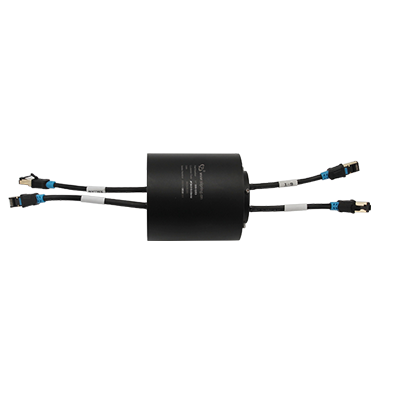

過孔式滑環：中間有孔，適合中間需要穿軸、走氣管或液壓管的場合。常用于機械臂、旋轉工作臺。特點是中空結構，安裝靈活。 帽式滑環：整體體積小巧，像一個小圓柱帽子，適合空間有限的小型設備。特點是小尺寸、輕重量，成本較低，多用于攝像頭、無人機、檢測儀器等 盤式滑環：扁平狀，軸向尺寸薄，但徑向尺寸大。適合設備高度受限、但平面空間允許的應用。特點是高度超薄、安裝在平面上，比如旋轉門旋轉舞臺、測試轉臺。

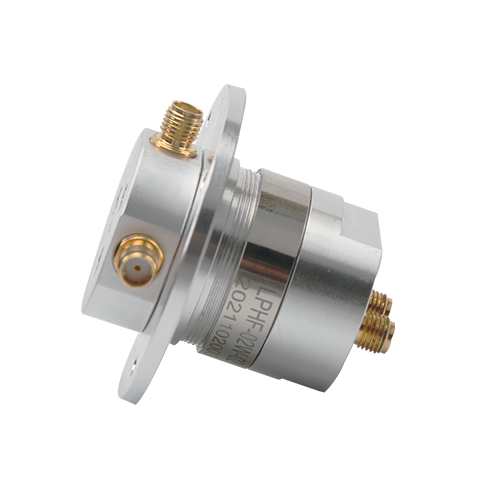

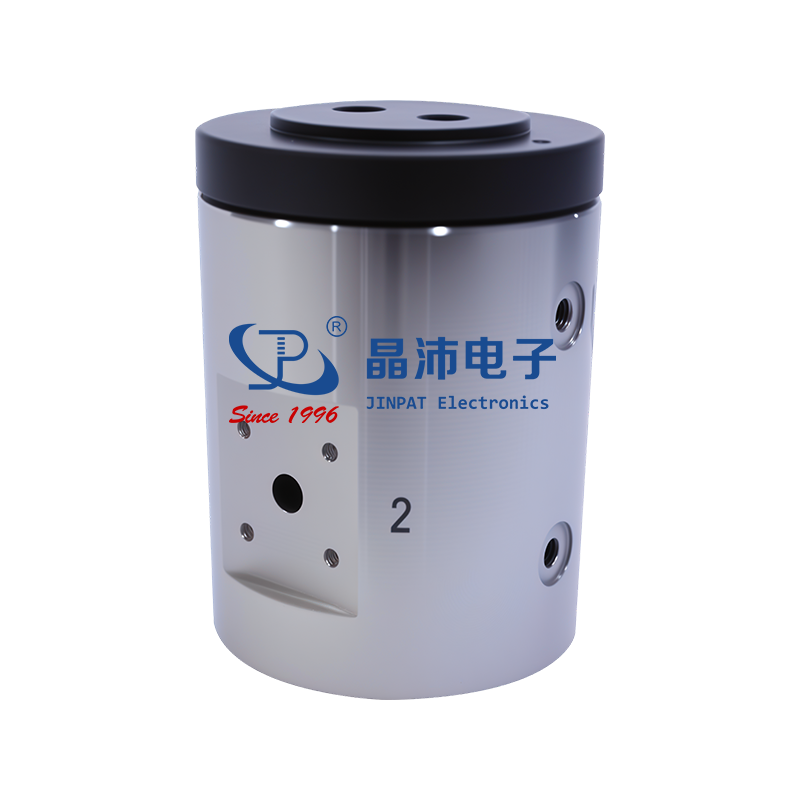

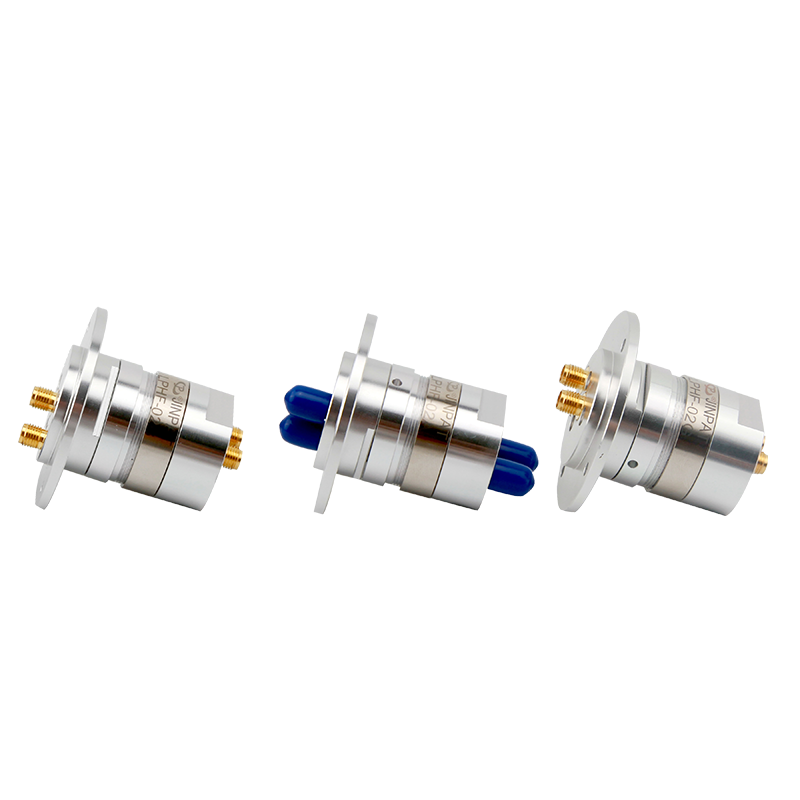

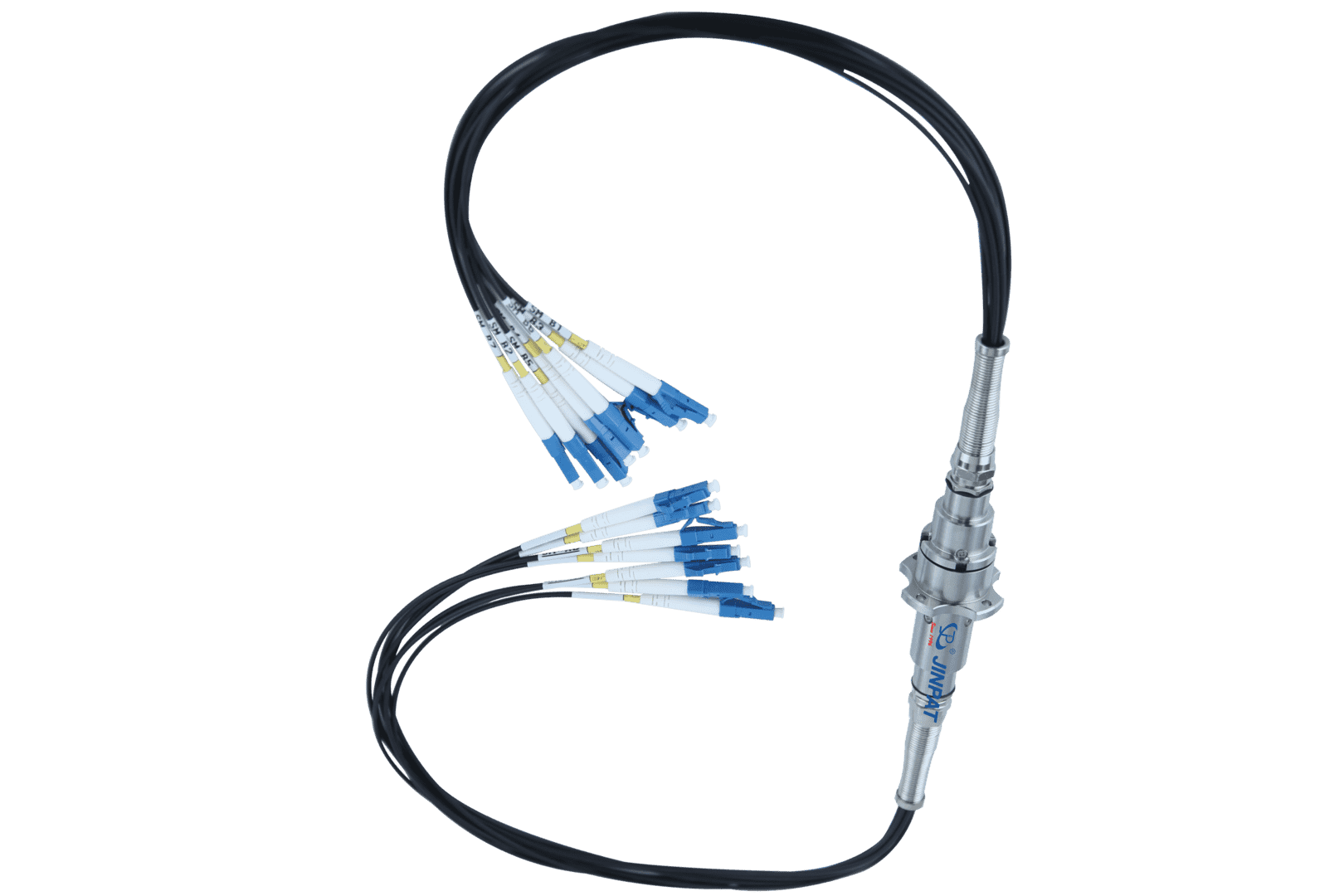

模擬信號：比如4–20mA電流信號、0–10V電壓信號，常見于傳感器、控制系統。 數字信號：如RS232、RS485、CAN、Profibus、EtherCAT等工業通信協議。 高頻信號：如射頻（RF）、微波信號，需用專門的高頻滑環（旋轉關節）。 以太網信號：支持100M、1G甚至10G以太網通信，用于工業網絡、視頻傳輸?shù)取? 光纖信號：通過光纖滑環（FORJ）傳輸高速數據，適合遠距離、大容量、抗干擾要求高的應用。 視頻信號：如HD-SDI、HDMI、VGA信號，用在高清視頻監控、云臺系統。 氣體或液體（通過氣電混合滑環）：雖然不是電信號，但滑環可以同時集成氣動、液壓旋轉接頭。
晶沛滑環憑借其卓越的設計和高性能，在常溫環境下的最高線速度100m/s(轉速20000 RPM）。高轉速時，滑環觸點的接觸溫度、離心力會隨之增加，因此需要高質量的潤滑、結構強度、冷卻設計，以確保長期穩定運行。晶沛滑環通過優化結構和選材，能夠在高速運轉下穩定傳輸電力和信號，確保設備高效、可靠的工作表現。
晶沛滑環憑借卓越的密封與防護設計，防護等級最高可達IP69，可輕松應對高壓沖洗和極端環境挑戰?；h(huán)的防護等級通常以IP標準衡量，常見等級包括IP54（防塵防噴濺）、IP65（防塵防強水流）、IP67（防塵防短時浸水）和IP68（防塵可長期水下使用），不同等級對應不同應用需求。晶沛滑環可根據實際工況提供多種防護等級定制方案，確保在惡劣環境中依然穩定傳輸電力與信號，助力設備實現長期高效、可靠運行。
軸向安裝（法蘭安裝） 滑環帶有固定的法蘭盤，通過法蘭與設備連接，適合需要穩固支撐的應用。 徑向安裝（中空軸過孔安裝） 滑環中間有孔，可直接穿過旋轉軸，用螺絲、壓板或鎖緊螺母固定。常用于需要中間走管線、氣管、液壓管的設備。 懸掛安裝（懸掛式滑環） 滑環懸掛在設備上，靠電纜線自身或者簡單支架支撐，多用于對安裝要求較松、空間受限的場合。 盤式安裝（盤式滑環） 超薄設計，通常平面固定安裝，適合高度受限但徑向有空間的設備，比如轉臺、旋轉門。 嵌入式安裝 將滑環部分或整體嵌入設備內部，外部幾乎不可見，常用于高集成度或外觀要求高的設備。
